内调焦望远镜 | ||

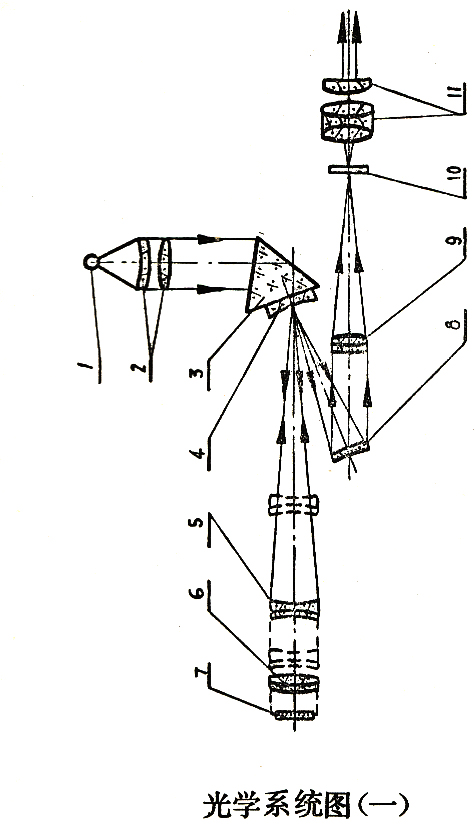

内调焦望远镜是一种具有多种用途的,使用方便的光学检调仪器,它可以作为自准直光管和可调焦望远镜使用。因此它广泛地应用于光学实验室和光学车间作为检验和调整工具。例如:用来检验导轨的“直线度”,基面之间的“垂直度”,平面之间的“平行度”孔径之间的“同轴性”等等。 本设备是激光管生产厂家必备的专用工具:用于激光管生产加工过程中二端口的贴面工艺,是该工艺必不可少的专用设备。 工作原理: WORK STEP 如图一所示,由光源(1)发出的光束经过聚光镜(2)及反射棱镜(3)均匀地照明球面反射镜(4)球面反射镜上镀以铝全反射膜并刻去十字形膜层,当调焦物镜(5)被调在无穷远位置时,十字线洽好位于物镜系统(5),(6)的焦平面上,因而,此时由十字线射出的光束通过物镜系统后,以平行光束射出,光束被反射面(7)(欲测物)反射回来后又通过物镜系统将十字线的象成在球面反射镜的镀铝面上,通过平面反射镜(8)及转象。物镜(9)在目镜(11)的分划板(10)上人们可以观察到十字线及其反射射象的重合程度,偏离值可在测微目镜的视场及测微鼓轮上读出。调焦镜(5)可前后移动,使不同距离的目标成象于球面反射镜上。 主要参数: 光学规格: 望远镜物镜:焦 距:f'∞=208.34MM 口 径:D= ¢25MM 视 场 角:2W=3° 测微目镜: 焦 距:f '=16.5MM 放大倍率:Γ=15× 视 场 角:2W=36° 转象物镜: 放大倍率:Γ=1× 结构性能:测微目镜测量精度:当用作自准直光管时精度为6”当用作内调焦望远镜时检验孔径间同轴性精度(在2米范围内)为0.1MM 观测范围–317.14MM→-∞ +∞→+ 420MM 其余为盲区 测微目镜鼓轮分度值:0.01MM代表光束角度为10 ” 调节范围:粗调:俯仰角:± 20° 用视角:±45° 升降移动:110MM 微调:俯仰角:±7° 周视角:±7° 升降微移:10MM 水平微移:20MM 光源:LED高效发光管 |
||
