一、用途:

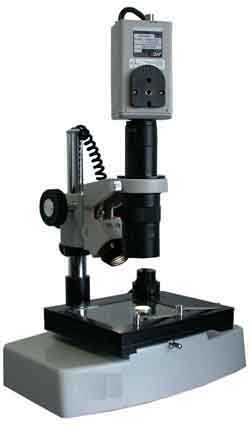

KYM-300通用影像测量仪通用于以二座标测量为目的的一切应用领域,在机械、电子、仪表、塑胶等行业被广泛使用。特别适合大小0.1mm~10mm复杂零件的测量。KYM-300通用影像测量仪 采用变焦距物镜、彩色CCD摄像头、显示器组成影像成像系统,辅以本公司自主开发的二维通用测量软件,以低成本、高性价比、简单实用为特色,深受企业单位的青睐。本仪器充分考虑教学示范、工业检验对方便性和直观性的要求而设计。
二、仪器的特点 |
1.仪器采用彩色CCD摄像机、变焦距物镜与图像采集卡组成成像系统; |
2.通过计算机测量软件对被测零件进行测量; |
3.测量软件具有多种几何元素处理功能,特別适合复杂几何形状零件的测量。 |
4.备有EXCEL数据导出功能、标注功能,方便测量数据和测量报告的整理。快速测量工件之尺寸,自动标注。操作简单方便,使用者可在短期内掌握2D图像的测量。 |
|
三、技术规格:
调焦范围:60mm 立柱升降110mm |
机械载物台移动范围:75x55mm |
仪器配件
|
1X镜筒 (标准配件)
|
0.5X镜筒 (选购)
|
工作距离(mm)
|
变焦鏡
|
0.7X~4.5X
|
0.7X~4.5X
|
附加镜
|
视頻倍率
|
物方视(mm)
|
视頻倍率
|
物方视场(mm)
|
0.5X(选)
|
20X~128X
|
14~2.2
|
10X~65X
|
28~4.4
|
189
|
标准配置
|
40X~255X
|
7~1.1
|
20X~130X
|
14~2.2
|
108
|
2 X(选)
|
80X~510X
|
3.5~0.6
|
40X~260X
|
7~1.1
|
38
|
