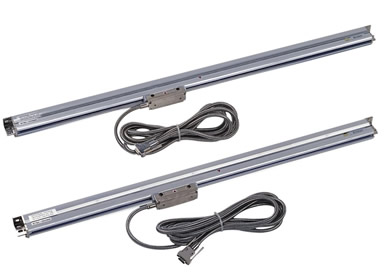

光栅传感器 光栅尺
万濠光栅尺-光学尺-光栅尺原理-光栅尺工作原理-光栅尺价格-光栅尺应用-光栅尺安装-光栅尺精度-光栅尺输出信号光栅尺报价


原理:
    光栅尺为透射式幅值光栅,其原理为主,副光栅相对位移时,产生莫耳条纹变化,此变化将由精密光电转换器件,转换为电讯号,然后经讯号处理电路处理后,输出相应位移量的数字讯号。。
波形输:
    正弦波,方波两种;正弦波一般为磁栅,方波为玻璃光栅。讯号输出中还有单波和双波也就是常说的单出讯号曲和双曲(单波:是2路TTL方波0°和90°;双波:是4路TTL方波°.90°.180°.270°)。
产品特点:
运行速度:每分种60米以上;
长距离传输:100米以上中间不须增加任何介面
滑动部分:采用五只轴承,优异的重复定位性
信号线:采用多层隔离线网及金属软外壳保护,防水及抗干扰性优良
尺身:采用铝合金型材,经阳极处理,尺头采用合金压铸,镀硬铬,耐腐蚀
防尘片:采用特种塑胶,耐刮,耐腐蚀,摩擦阻力小部件个体化:安装、保养、维护简易;防水、防尘性良好,使用寿命长
传感器:采用玻璃精密计量光栅作为测量基准器

品名

产品精度

输出信号

生产长度

分辩率

光栅栅距

R1

工作速度

WTA01(薄尺)

±(5+5LO/1000)
μm;另可提供±
(3+3LO/1000)μ
m或更高精度

2路TTL方波0o和90o
可提供4路TTL方波
0o、90o、180、270。

50~1000

0.0001

0.02mm

50mm

6米/分

WTA02(薄尺)

50~1000

0.0002

0.02mm

50mm

15米/分

WTA05(薄尺)

50~1000

0.0005

0.02mm

50mm

30米/分

WTA1(薄尺)

50~1000

0.001

0.02mm

50mm

50米/分

WTA5(薄尺)

50~1000

0.005

0.02mm

50mm

90米/分

其它资料

相偏移差90o ±15o 工作温度:0℃~40℃ 存储温度:-20℃~50℃

WTA尺

公称长度L0=50~1000mm时,每50mm为一档;L0=1000~3000mm每100mm为一档

900mm以内最大行程:公称尺寸+30mm,信号线长度3.5M

900mm以上含(1000mm)最大行程=公称尺寸+50mm,信号线长度5m

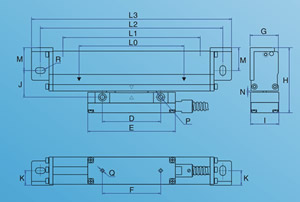

WTA型安装尺寸图

L0:50-3000 50/档

有效量程

L1:L1=L0+50(行程>900)
L1=L0+30(行程≤900)

最大量程

L2:L2=L0+152(行程>900)
L2=L0+132(行程≤900)

主尺安装尺寸

L3:L3=L0+169(行程>900)
L3=L0+149(行程≤900)

尺身最大尺寸

D:60±0.1

读数头侧面安装孔距

E:90

副尺最大尺寸

F:60±0.1

读数头顶部安装孔距

G:21

尺身厚度尺寸

H:61.5

尺身最大高度

I:21±0.1

副尺体最大尺寸

J:25.5

主尺到副尺最大距离尺寸

K:10.25

主尺安装孔距

M:20

主尺安装孔距

N:1.3±0.3

读数头与主尺间隙

P:2-M5-6H

副尺安装螺孔

Q:2-M4-6H深7

底部安装螺孔尺寸

R:4-5*8腰形孔

主尺安装孔

铣床系列光学尺
3号铣床光学尺两轴三轴光学尺
规格:
两轴数显表+400+800三轴数显表+400+400+800
4号铣床光学尺两轴
规格:
两轴数显表+450+900三轴数显表+450+450+900
5号铣床光学尺两轴
规格:
两轴数显表+500+1000 三轴数显表+500+500+1000
南通铣床光学尺两轴
规格:
两轴数显表+350+800 其它规格详情请来电咨询。

磨床光学尺
614磨床
规格:
两轴数显表+200+350
618磨床
规格:
两轴数显表+200+400
720磨床
规格:
两轴数显表+300+500其它型号请致电本公司。

车床光学尺
6132车床
规格:
两轴数显表+250+800
6150车床
规格:
两轴数显表+300+1500
其它型号车床光学尺请来电咨询。

数显表维修
1、数显表漏电;
2、数显表右边显示而左面不显示;
3、数显表黑屏(开机后全都不显示);
4、数显表开机后有烽鸣器声音但不显示;
5、数显表开机后瞬间显示或间接性显示;
6、数显表显示“FFFFFF”或“日日日日日”;
7、数显表显示数据与刻度盘不相附,相差数倍;
8、数显表显示数据与刻度盘相差,位移越长相差越多;等等



光学尺/数显表更换 (SW3000、SW4000数显表)万濠、信和、怡信、博望、新天、艾莫特、必嘉、朕衡、莱格、道尔、信衡等

24V光学尺为本公司自主研发,专为PLC提供信号的光学尺,详情如下:

一、光学尺的用途:主要用于与PLC连接;

二、光学尺的原理:光栅尺为透射式幅值光栅,其原理为主,副光栅相对位移时,产生莫耳条纹变化,此变化将由精密光电转换器件,转换为电讯号,然后经讯号处理电路处理后,输出相应位移量的数字讯号。光学尺输出波形为HTL方波。

三、光学尺参数:

参数名称 单位 参数数值
分辨率 um 5
重复精度 um 5
工作速度 m/min 25
光栅栅距 mm 0.02
工作电压 V +24
零位参考点 mm 50
信号线长度 m 3

四、光学尺9PD接角图:

脚号 信号
1 +24V
2 0V
3 A项
4 B项
5 RI项原点(选)







五、光学尺的相关尺寸(单位:mm):有效尺寸: L0=光学尺的有效行程外形尺寸: L=L0+2*(50+14)=L0+128安装孔中心距: L1=L0+2*(50+7)=L0+114副尺尺寸: L2=76*20 安装孔中心距: L3=60安装螺丝:主尺M4*(长度25/30)*2 副尺M3*10*2尺身宽度: W=24光学尺总高度H=54(尺身=31;副尺=21)六、光学尺安装标准:用百分表校正主尺的平行度和垂直度≤0.2mm;副尺与主尺尽量平行最大错位≤0.3mm;副尺的固定要尽可能在中间位置一般单边要预留5mm的安全空间;主尺与副尺的中间间隙1.5mm>D>0.8mm;信号线的折弯半径要>60°尽量走直线。七、光学尺使用环境:(1)不要在可燃性气体环境中使用;不可使用在铁屑,油,水,粉尘之中;(2)避免暴露于烈日或高温下,使用温度必须在0-40°c的范围内;存储温度:-20~50度(3)远离强;(4)光栅尺信号线应尽量远离电源线;(5)使用于高电压,大电流,强磁场等环境的场合时,应注意安装方式,做好讯号隔离,避免讯号干扰。(6)勿用强力或强气清理读数头或尺本体上及周围的杂屑,以防杂屑掉入尺本体内部;对杂屑应以软布清理拨除。
