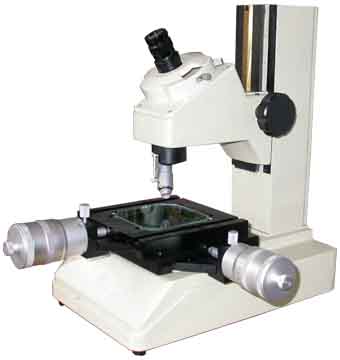

工业测量显微镜

1、仪器的主要用途
    IM系列工具显微镜能方便地读取千分表头示值,测量工件的孔径、孔距等尺寸以及角度、使用任选的目镜组还能检验螺纹以及齿轮形状等。设计非常紧凑、重量轻、最适合设置在加工现场受到限制的场所。

2、仪器的主要技术指标及规格

显微镜总放大率:30X
目镜:15X
物镜: 2X
测量范围: 50x50mm(2"x2")
测量精度:0.01mm
读数装置测微头移动量:25mm(1")
读数手轮格值:0.002mm(0.0001")
测角目镜分划值:6′
角度范围:0-360°
载物台面尺寸: 152xl52mm
载物玻璃有效尺寸: 96mmx96mm
最大载重量(玻璃上面): 5kg
聚焦方式:手动,工件最大高度110mm
照明装置:透射,带绿色滤光片,亮度可调,
单灯倾斜反射照明,亮度可调节,光源 24V2W
仪器重量: 15kg
