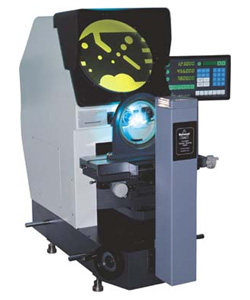

CPJ-3020W 卧式投影仪
一.儀器用途
CPJ-3020W型臥式测量投影儀是光、機、電、電腦一體化的精密高效光學計量儀器。它被廣泛應用於機械、模具、工具、儀錶、電子、輕工等行業,是計量室和生産車間不可缺少的一種計量檢定設備。可用它高效檢測各種形狀複雜工件的輪廓尺寸和表面形狀,如樣板、衝壓件、凸輪、螺紋、齒輪、成形銑刀等各種工具、刀具和零件。
二.儀器規格參數
投影屏
|
直徑:Φ300mm 角度測量範圍:0~360°解析度 : 1′ 或 0.01°
|
物 鏡
|
倍率:
|
10X(標)
|
20X(選)
|
50X (選)
|
100(選)
|
工作距離:
|
77.7
|
44.3
|
38.4
|
25.3
|
物方視場:
|
30
|
15
|
6
|
3
|
工作臺
|
工作臺面績: 400 × 150
|
測量範圍 :X=200 , Z=100 ;解析度 : 0.001
|
調焦範圍 : Y=75 ; 坐標測量示值誤差≤(4+L/25)μm
|
電 源
|
110V/220V , 50Hz/60Hz , 400W
|
照 明
|
透射 24V 150W鹵素燈(带照明光纤)
|
反射 24V 150W鹵素燈(带照明光纤)
|
数据系统
|
DC-3000 多功能數據處理系統,全中文顯示可做多點採樣,座標旋轉,點、線、圆、距離、角度測量,RS232数据输出。
|
外形尺寸
|
1090×830×1010 (长×寬×高)
|
重 量
|
160K
|
選配件
|
光学寻边器,M2D测量软件,旋转工作台,詳情請查閱投影儀附件说明
|
建议放置台:载重≥350kg,尺寸(长X宽X高)1000X600X500(mm)
|
