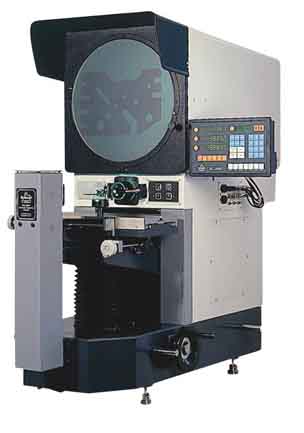

CPJ-4025W 卧式测量投影仪
一.儀器用途 CPJ-4025W型臥式测量投影儀是光、機、電、電腦一體化的精密高效光學計量儀器。它被廣泛應用於機械、模具、工具、儀錶、電子、輕工等行業,是計量室和生産車間不可缺少的一種計量檢定設備。可用它高效檢測各種形狀複雜工件的輪廓尺寸和表面形狀,如樣板、衝壓件、凸輪、螺紋、齒輪、成形銑刀等各種工具、刀具和零件。 二.儀器規格參數
投影屏 直徑:400mm 角度測量範圍:0~360°解析度 : 1′ 或 0.01° 物 鏡 倍率: 5X(選) 10X(標) 20X(選) 50X (選) 100(選) 工作距離: 93.7 103.9 95.1 65.7 35.0 物方視場: 80 40 20 8 4 工作臺 工作臺面績: 400 × 250 測量範圍 :X=250 , Z=150 ; 解析度 : 0.001 調焦範圍 : Y=100; 坐標測量示值誤差≤(4+L/25)μm 電 源 110V/220V , 50Hz/60Hz , 400W 照 明 透射 24V 150W , 高低二檔照明,風冷; 反射 24V 150W , 雙光纖斜照明,風冷。 数据系统 DC-3000 多功能數據處理系統,全中文顯示可做多點採樣,座標旋轉,點、線、圆、距離、角度測量,RS232数据输出。 外形尺寸 1215×646×1210 (长×寬×高) 重 量 240Kg 選配件 光学寻边器,M2D测量软件,旋转工作台,詳情請查閱投影儀附件说明
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
