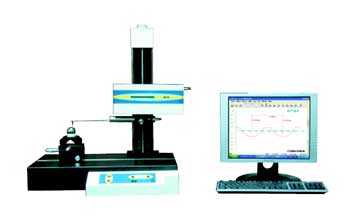

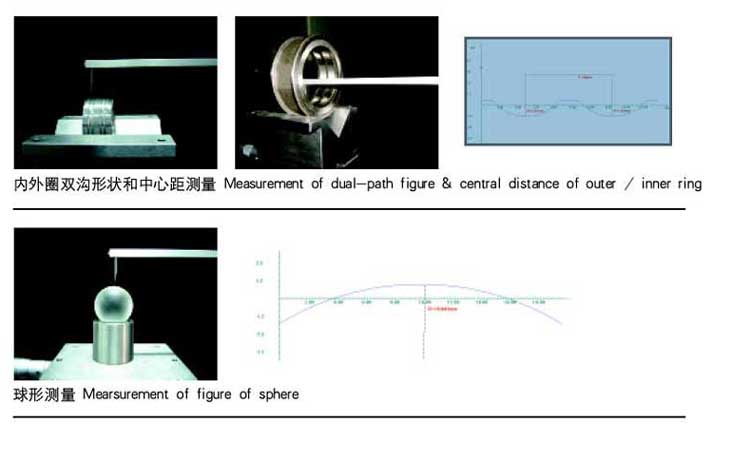

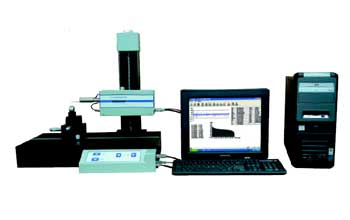

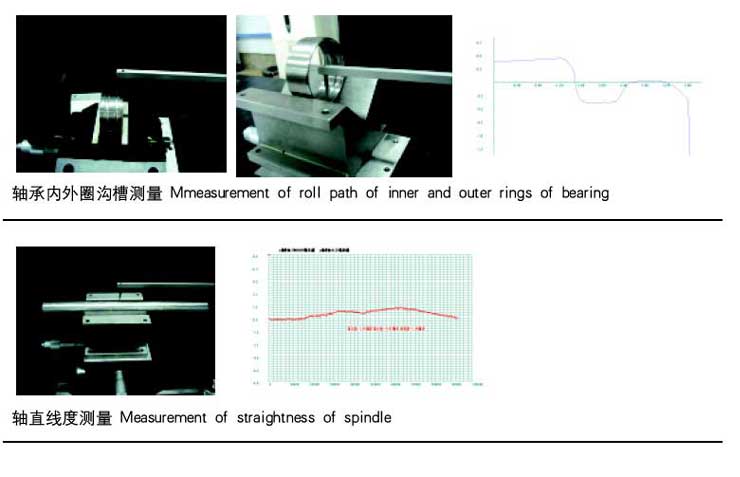

JB-4C精密粗糙度仪是一种高精度触针式表面粗糙度测量仪器,该仪器可对平面,斜面,外圆柱面,内孔表面,深槽表面,圆弧面和球面等各种零件表面的粗糙度进行测试,并实现表面粗糙度的多种参数测量。仪器可方便地用于轴承滚道粗糙度的测量。 仪器配有电脑及专用测量软件,运用先进的无噪声机械定位装置,可选定被测零件的不同位置,设定各种测量长度进行自动测量,评定段内采样数据达3000个点。所有的测量数据和曲线可在屏幕显示或打印输出,所以在汽车配套行业、机械、模具加工、科研单位、大专院校等各大行业中广泛使用。 仪器符合国家标准GB/T3505-2000, GB/T6062-2001, GB/T10610-1998, 以及国际标准ISO5436, ISO11562的要求。 型号 Type JB-4C 测试参数 Evaluation Parameters Ra,,Rz,Rt,RS,RSm,Rp,Rv,Rmax,Rq,D,Pt台阶Lr,Ln,RSk,RΔq,Δa,λq,λa,R3t,Rt1,Rt2,Rt3,RT4,rt5等,Rmr(Tp)曲线 粗糙度测量范围 Roughness range Ra 0.01 – 50 μm 取样长度 Sampling length L: 0.08 ,0.25, 0.8, 2.5 mm 评定长度Evaluation length Ln: 1L, 2L, 3L, 4L, 5L可任选 Selectable 仪器评定取样Sampling points 4000点 分辨率 Resolution 0.001 μm 示值误差 Indication error ± 5 % 测量重复性Repetition error ± 3 % 测量工件最大高度 Max. specimen height 300mm 传感器可测 Application 平面、斜面、内孔表面、外圆柱面、深槽表面,圆弧面,球面等各种零件的表面粗糙度planar, incline, cylinder, circular and spherical parts, grooves and bores. 天然金刚石触针Probe 标准型 Standard type, 高度Height<8mm 小孔型 Special probe for small bore 触针半径radium:2um,? pressure测力: 4 mN 驱动箱的滑行速度 Traverse speed 2mm/s 驱动箱升降形式 Traverse U/D mode 自动升降 Auto 移动速度 Scanning speed 0.5 mm/sec 线性区 Linear range 垂向Vertical? 640 um 台阶和Pt测量范围 Thickness and Pt range 100 um 分辨力Resolution 0.1 um 轴向测量范围 Longitudinal range 60 mm 轮廓图形 Profile graph 直接轮廓,滤波轮廓 Macro profile,filter profile 轮廓图形的X、Y放大比 X、Y magnification 自动选定 Auto mode 滤波器 Filter ISO 2CR滤波器ISO 2CR Filters 小孔测量范围 Measurable range of bore ≥ ?5 mm X-Y工作台 X-Y stage 旋转角度Rotation ±10? 摆动范围 Declination ±10? X-Y移动范围 Adjustment 15 mm 轴承内外圈尺寸 For measurement of bearing 内圈最大外径Max. outer dia. of inner ring 280mm 外圈最小孔径Min. inner dia. of outer ring 12mm 厚度Thickness:≤160 mm 打印纸规格 Printing paper A4纸 操作系统 Operation System WinXP 标准配件,附件 Standard parts & attachments 支柱及大理石底座 Column & Base 控制器 Control box 驱动装置 Driving unit 传感器 Transducer X-Y工作台 X-Y stage, V型台 V-stage- 标准型触针 Standard type probe 小孔型触针 Special probe for small bore 粗糙度样板 Glass roughness sample 计算机,打印机 Computer & printer 仪器电源Power supply: 220 VAC ±10%, 50Hz 大理石工作台尺寸Granite base 700×400×100mm 仪器毛重Gross weight 100 kg 型号 Type JB-5C JB-6C 粗糙度测量:For Roughness measurement 测试参数 Evaluation Parameters Ra,,Rz,Rt,RS,RSm,Rp,Rv,Rmax,Rq,D,Pt台阶?? ?Lr,Ln,RSk,RΔq,Δa,λq,λa,R3t,Rt1,Rt2,Rt3,RT4,rt5等,Rmr(Tp)曲线 取样长度L:Sampling length? L : 0.08, 0.25, 0.8, 2.5, 8 mm 评定长度Evaluation length Ln: 1L-5L或任意长度selectable 测量范围:Roughness range: 纵:600μm?? 横:100mm 放大倍率Amplification ratio 纵:10,20,50,100,200,500,1000 ??? 2000,5000,10000,20000,50000 ??? 100000,200000,500000或自动 横:自动 最小显示值:Resolution: 0.001um。 范围与分辨率之比:Resolution: 65,536:1 仪器示值误差:Indication error: ≤±3% 测量工件最大高度 Max. specimen height 300mm 轴向测量范围 Longitudinal range 100mm 传感器可测Application 平面、斜面、内孔表面、外圆柱面、深槽表面,圆弧面,球面等各种零件的表面粗糙度 采样速度Scanning speed 0.5 mm/sec, 1 mm/sec 移动速度Scanning speed 2mm/sec 触针长度Stylus tip length 12mm和5mm两根 触针针尖半径Stylus tip radius 2 um 触针静态压力Stylus force 0.004N 线性区 Linear range 垂向Vertical ?600 um 轴向测量范围 Longitudinal range 100 mm 小孔测量范围 Measurable range of bore ≥ ?5 mm 滤波器Filter ISO2CR 可调工作台 Universal stage 旋转角度Rotation ±10? X-Y移动范围 Adjustment 15 mm 轮廓测量:For Profile measurement 测量范围:Measuring range: X:100mm ???Z:10mm X:100mm或120mm?? Z:20mm? 形状测量功能 要素:点、线、顶、谷、交点、接点、中线。分析:坐标差、距离、角度、半径、轮廓度等。 传感器量程:Range selection: 1mm(粗糙度), 10mm(轮廓) 1mm(粗糙度), 20mm(轮廓) 范围与分辨率之比Range-Resolution rate 65,536:1 半径误差Radius error 0.1%-1.0% 采样速度Sampling speed 0.5mm/秒,1mm/秒 移动速度Moving speed 2mm/秒 上下左右移动范围: Max specimen height: X:100mm?? Z:? 370mm X: 120mm?? Z:? 370mm? 触针长度Stylus tip length 18mm和6.5mm 30mm和12 mm 触针针尖半径Stylus tip radius 20μm 触针针尖角度Stylus tip angle 长针11度,短针30度 测力Stylus force 0.01-0.02N 打印纸规格 A4纸 操作系统 Operation System Win98/2000/XP 电源:Power supply: AC220V±10%? 50HZ 标准配件,附件?? Standard parts&attachments 粗糙度轮廓仪主机Main machine 支柱及大理石底部 Column & Base ?控制器 Control box ?驱动装置 Driving unit ?传感器 Transducer ?X-Y工作台 Universal adjustable stage ?V型台 ??Vstage ?夹具Clamp 标准型触针Standard type probe 小孔型触针Special probe for small bore ?轮廓触针 Profie probe ?粗糙度样板Glass roughness sample ?轮廓标准球Standard profilw ball ?计算机打印机Computer & printer ?说明书 Operating manual 净重:Net weight: 110 Kg 尺寸:Dimensions: 620mm×400mm×720mm 测试实例 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
